ピクチャーレール W-1

10004574

￥4,120〜

［税込］

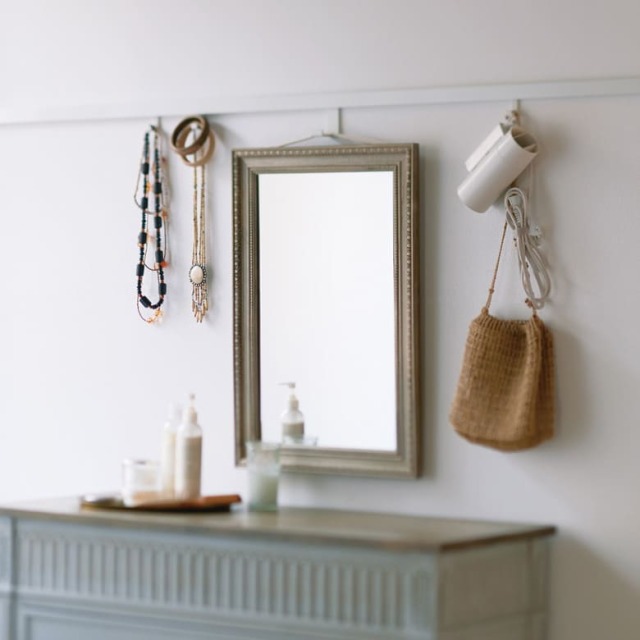

ピクチャーレール W-1

耐荷重15kgで絵画や時計に加え、洋服やカバン等の日用品を気軽に掛ける事ができるピクチャーレールです。
施工例 1/3
施工例 2/3
施工例 3/3
ポイント

取付けビスや吊元が見えないすっきりとしたデザインで一番人気のシリーズで、ホワイト、ナチュラルグレイン、ダークマホガニーの3色から選べます。
カラー
専用部品 1/5

W-1、W-2シリーズ専用のフックです。後入れ・後外しタイプで、直接レールに取り付けができます。付属するフックの数は、【商品詳細】をご確認ください。追加購入も可能です。
専用部品（別売） 2/5

W-1、W-2シリーズ専用のフックです。後入れ・後外しタイプで、直接レールに取り付けができます。
専用部品（別売） 3/5

W-1、W-2シリーズ専用の小物トレイです。
専用部品（別売） 4/5

W-1、W-2シリーズ専用のマルチラックです。
専用部品（別売） 5/5

簡単に取り付けができるワイヤーハンガーです。1ｍ・2mからお選びいただけます。専用フックもあわせて購入できます。
取付間隔と許容荷重

1m以内に許容荷重合計15kg以内であれば、複数のフック・パーツを吊すことができます。ハンガー2本で吊り下げても許容荷重15kgまでとなります。※複数の額などを吊す場合は地震などの揺れによる額同士の衝突を防ぐために十分な間隔（1m以上）を取ることをおすすめします。※レール・フック・ハンガーそれぞれの許容荷重範囲内の組み合わせでご使用ください。※下地の状況により、許容荷重は変わります。
寸法図 1/2
寸法図 2/2
取り付けねじについて

ブラケット付けの場合、商品には付属しておりません。当店より別途、メール便で必要分を発送いたします。

サイズ
カラー
数量:	個

同時に複数の商品をご購入の方へお客さまの環境により、複数の商品を買い物かごに入れた際に、買い物かごの中身が消えてしまう場合があります。
その場合は大変お手数ではございますが、別々にご注文いただきますようお願い申し上げます。
送料等につきましては、【同日中・同一配送先のご注文】であれば、同一注文として店舗にて再計算を行い、改めてご連絡いたします。

サイズ
カラー
数量:	個

同時に複数の商品をご購入の方へお客さまの環境により、複数の商品を買い物かごに入れた際に、買い物かごの中身が消えてしまう場合があります。
その場合は大変お手数ではございますが、別々にご注文いただきますようお願い申し上げます。
送料等につきましては、【同日中・同一配送先のご注文】であれば、同一注文として店舗にて再計算を行い、改めてご連絡いたします。

カートに追加

ピクチャーレール W-1

ピクチャーレール W-1

最小サイズ:	¥4,120(税込)
価格:	¥4,120 (税込) ～ ¥7,240 (税込)

販売期間：

返品についての詳細はこちら

INFORMATION

商品詳細

メーカー: TOSO

レールサイズ: 1m　/　2m

耐荷重: 15kg

素材: アルミ製

専用部品：フック

専用部品：モノフック

専用部品：小物トレイ

専用部品：マルチラック

専用部品：ワイヤーハンガー

レールサイズ: 1m; 2m

レール: 1本; 1本

キャップ: 2個; 2個

カバーストップ: 2個; 2個

フック: 2個; 4個

ネジ: 3個; 6個

ATTENTION

ご注意ください

ピクチャーレール

■取付けねじについて
商品には付属しておりません。別途、当店よりメール便で必要分を発送いたします。

■施工上の注意

・ピクチャーレールは補強された下地に施工してください。取付ネジはφ4.0タッピングネジをご使用ください。

・ピクチャーレールの許容荷重は施工方法により異なります。

・（表1）はφ4.0タッピングネジを使用して450mm以内の間隔で施工したときの許容荷重です。

・軽量間仕切り材（スタッドt＝0.8mm）に施工した場合、許容荷重は10kgになります。

・ピクチャーレールとフックの許容荷重は異なります。組み合わせて使用する場合は、（表1）に沿ってご使用ください。

（表１）レール/フックの許容荷重

	施工方法正面付
レール	15kg※1
フック	15kg

※1横胴縁に使用する一般的な木下地（t＝15mm）、コンクリートに施工した場合の許容荷重です。軽量間仕切り材（スタッドt＝0.8mm）に施工した場合、許容荷重は10kgになります。

HOW TO

取付方法

〈レールの取付方法〉

1.キャップをベースの両側に取付けてください。

※ベースとフロントカバーを同じサイズにカットしてください。

※ジョイントの場合、ジョイントピンを差し込んでください。

レールの取付方法

2.ベースを壁面に取付けてください。

※取付ネジは取付け穴を使用し、必ず450mm間隔で取付けてください。

※カバーストップは「上」と書かれた面を上に向けて、900mmピッチ以内の間隔に1コ取付け穴を利用して取付ネジで取付けてください。

※レールをジョイントする場合は、ジョイントの両端50mm以内にカバーストップを取付けてください。
（カバーストップの個数はP.460を参照ください。取付けるサイズによって必要数が変わります。）

レールの取付方法

3.フロントカバーをベース上部に引っ掛け、❷で取付けたカバーストップの位置を押してベース側に取付けてください。

※ フロントカバーの上下の向きにご注意ください。

レールの取付方法

〈フック取付方法〉

1.レールの下の溝に差し込み（①）、壁方向に押し込んでください。（②）

※取外す場合は、キャップを取外してから、スライドさせて取外してください。

レールの取付方法
